ТЭН 2 кВт 220 В: варианты исполнения и когда этой мощности не хватит

Вы ставите ТЭН в бойлер для мойки рук на складе. Объём 30 литров, вода холодная - градусов 5 зимой. ТЭН 2 кВт 220 В греет час, а вам нужно, чтобы люди мыли руки без ожидания. Через месяц жалобы: вода теплая, но не горячая. Знакомая ситуация? Разберём, для каких задач 2 кВт - норма, а где понадобится запас.

Когда ТЭН 2 кВт 220 В: варианты исполнения и когда этой мощности не хватит

ТЭН 2 кВт 220 В - самая ходовая мощность для бытовых и небольших промышленных нагревателей. Ток около 9 А, можно включать в обычную розетку 16 А. Этого достаточно для ёмкостей до 50-60 литров, если не гнаться за скоростью. Например, нагрев 50 л с +10 °C до +60 °C занимает около часа (без теплопотерь). Реально - чуть больше, до 1,5 ч, так как корпус бойлера тоже греется.

Но если объём больше или нужен быстрый нагрев - мощности не хватит. В проточном режиме 2 кВт поднимает температуру воды всего на 10-15 °C при расходе 2 л/мин. Для душа или мойки с постоянным потоком этого мало.

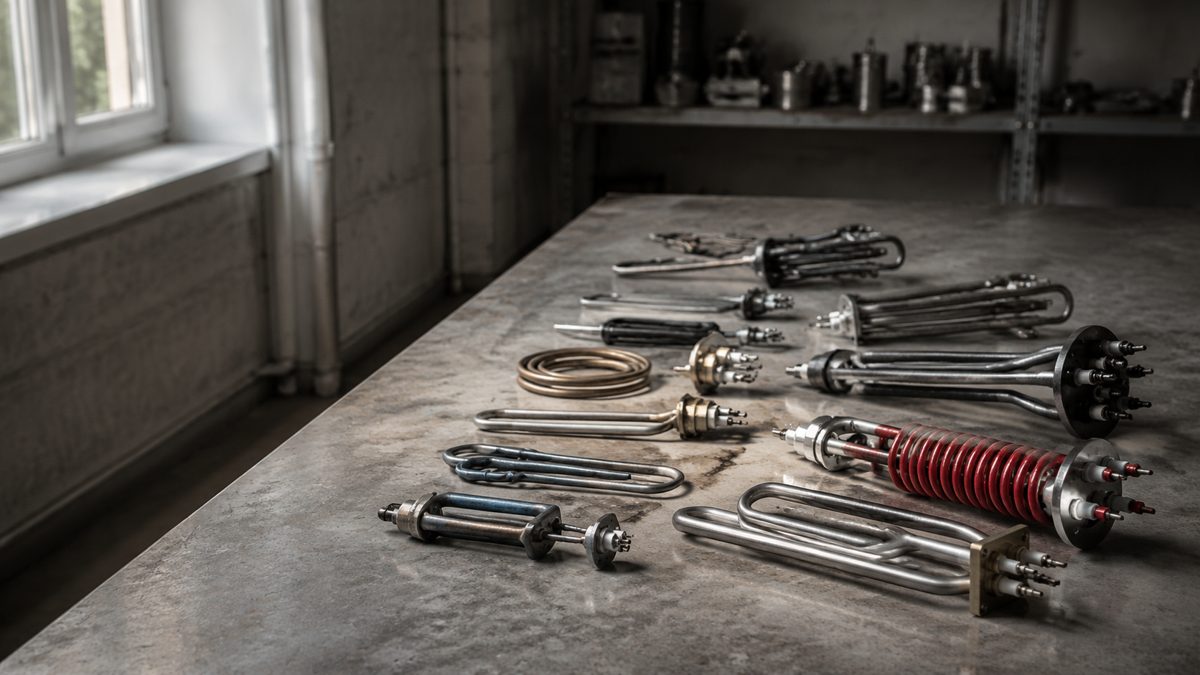

Варианты исполнения ТЭН на 2 кВт делятся по типу монтажа, среде и материалу:

• Погружной резьбовой - для водонагревателей, бочек, баков. Резьба G1 или G1 1/4, длина трубки 300-500 мм. Материалы: медь или нержавейка (AISI 304, 321). Медь быстрее греет, нержавейка держит агрессивную среду (например, в открытых системах отопления).
• Фланцевый - для ёмкостей с большим отверстием или под приварной фланец. Мощность 2 кВт у фланцевых ТЭН обычно для маломерных баков (50-80 л). Фланец на 3-4 отверстия.
• Оребрённый - для нагрева воздуха в калориферах, тепловых завесах, сушильных шкафах. Оребрение увеличивает площадь теплоотдачи, но и омывание должно быть принудительным (вентилятор). Длина оребрённой части от 400 мм.

Материал оболочки выбирают по среде: для воды - медь или нержавейка, для масла - только нержавейка или сталь с оребрением, для воздуха - нержавейка или сталь с оцинковкой.

Где 2 кВт работает без запаса

Для накопительных систем объёмом до 50 литров - этого хватает. Примеры: электрокотлы отопления (только как догрев), водонагреватели для умывальника, ёмкости для технического нагрева воды. Если теплопотери корпуса высокие (плохая изоляция), то 2 кВт будет держать температуру с трудом, но не нагревать выше 50-55 °C.

Для масляных или водяных радиаторов небольшой площади (до 6-8 секций) 2 кВт даёт комфортную теплоотдачу 1800-2000 Вт - то есть примерно как обычный масляный обогреватель.

Расчёт для ориентира: для нагрева 1 литра воды на 1 °C нужно 1,16 Вт·ч. На 50 литров с 10 до 60 °C - 50×50×1,16 = 2900 Вт·ч, то есть 2,9 кВт·ч. При 2 кВт это 1 час 27 минут чистого нагрева. Если добавить теплопотери - около 2 часов. Устраивает? Тогда 2 кВт ваш вариант.

Когда 2 кВт недостаточно

• Ёмкость 80-100 литров и выше. Для 80 л нагрев до 60 °C займёт около 3 часов - это долго. Водонагреватели на 80 л обычно идут с ТЭН 1,5-2 кВт, но это для эпизодического использования. Для семьи из 3-4 человек нужно 2,5-3 кВт, иначе утром ждать горячей воды 2-3 часа.
• Проточный нагрев. ТЭН 2 кВт в проточнике даёт подъём температуры на 10-15 °C при расходе 2-3 л/мин. То есть из крана идёт +12 °C к исходной. Летом это 30-35 °C - приемлемо, зимой при 5 °C на входе получите 17-20 °C - только для рук, не для душа.
• Промышленные задачи. Нагрев большого объёма масла, ванны для мойки деталей, химические растворы - там нужны сотни литров. 2 кВт - мощность «для малого ремонта», не для производства.
• Низкотемпературный режим на улице. Если ТЭН стоит на улице или в неотапливаемом помещении, теплопотери бака резко растут. На 50 л бака при -10 °C за бортом и плохой изоляции 2 кВт может не удержать даже +40 °C.

Симптом, что мощности не хватает: ТЭН греет непрерывно часами, а температура не поднимается до заданной - или поднимается очень медленно. Тогда либо менять ТЭН на 2,5-3 кВт, либо ставить два ТЭН, либо подключать 380 В (если есть возможность - там доступна мощность от 3 кВт на фазу).

Варианты исполнения ТЭН 2 кВт: конструктивные детали

Производители (включая ten-miass.ru) обычно выпускают ТЭН 2 кВт 220 В в таких исполнениях:

• Резьбовой погружной. Самый распространённый. Резьба G1, G1 1/4, G1 1/2. Длина трубки L (прямой) от 200 до 600 мм. Для небольших баков - прямой, для бойлеров - изогнутый (U-образный). Материалы: медь (для питьевой воды, котлов отопления до 90 °C), нержавейка AISI 321 (для агрессивных сред, высоких температур до 200 °C). Срок службы в нормальной воде - 5-7 лет.
• Фланцевый. Для ёмкостей с приварным фланцем Ду50 или Ду65. Мощность 2 кВт - обычно однотрубный ТЭН (одна или две трубки). Используют в масляных обогревателях, электрокотлах.
• Оребрённый. Для воздушного нагрева. Трубка из нержавейки или оцинкованной стали, оребрение стальное. Длина нагревателя 300-1000 мм. 2 кВт - для калориферов малой производительности.

Все варианты рассчитаны на номинальное напряжение 220 В, ток 9 А. Для подключения обязателен заземляющий проводник, сечение провода - не менее 1,5 мм². Если длина питающего кабеля более 10 м, лучше 2,5 мм².

Вопросы и ответы

1. Можно ли ТЭН 2 кВт 220 В подключить в обычную розетку? Да, если розетка евростандарта (16 А) и проводка медная не тоньше 1,5 мм². Ток всего 9 А. Но розетка должна быть отдельной линии с автоматом 16 А и УЗО. Вилку ставьте с заземляющим контактом.

2. Как проверить ТЭН мультиметром на 2 кВт? Сопротивление рабочего ТЭН: R = U²/P = 220²/2000 = 24,2 Ом. Если мультиметр показывает 22-26 Ом - ТЭН исправен. Бесконечность - обрыв. Короткое замыкание на корпус проверяют прозвонкой: между любым контактом и корпусом должно быть бесконечное сопротивление.

3. Какой ТЭН выбрать для радиатора отопления (алюминиевый или чугунный)? Для масляного радиатора - оребрённый ТЭН из нержавейки, длина по размеру секции, обычно 400-600 мм. Для алюминиевого - только прямой нержавеющий погружной, так как медь в алюминии недопустима (электрохимическая коррозия). Мощность 2 кВт подойдёт для радиатора до 10 секций.

4. Сколько греет ТЭН 2 кВт бойлер 80 л? Чистое время: 80 л × 50 °C × 1,16 = 4640 Вт·ч, делим на 2000 Вт - 2,32 ч. С теплопотерями через стенки - 2,5-3 часа. Если бойлер плохо утеплён, до 3,5 часов. Для ежедневного использования лучше ставить 2,5-3 кВт.

5. Почему ТЭН 2 кВт быстро перегорает? Основные причины: накипь (особенно в жёсткой воде), работа «на сухую» (без воды), скачки напряжения выше 250 В, неправильное заземление. Для водонагревателей используйте ТЭН с защитной оболочкой из нержавейки или с цинковым протектором. Срок службы при нормальном режиме - 5-8 лет.

Для точного подбора ТЭН под вашу задачу - сообщите объём среды, желаемую температуру и время нагрева инженеру на ten-miass.ru.
