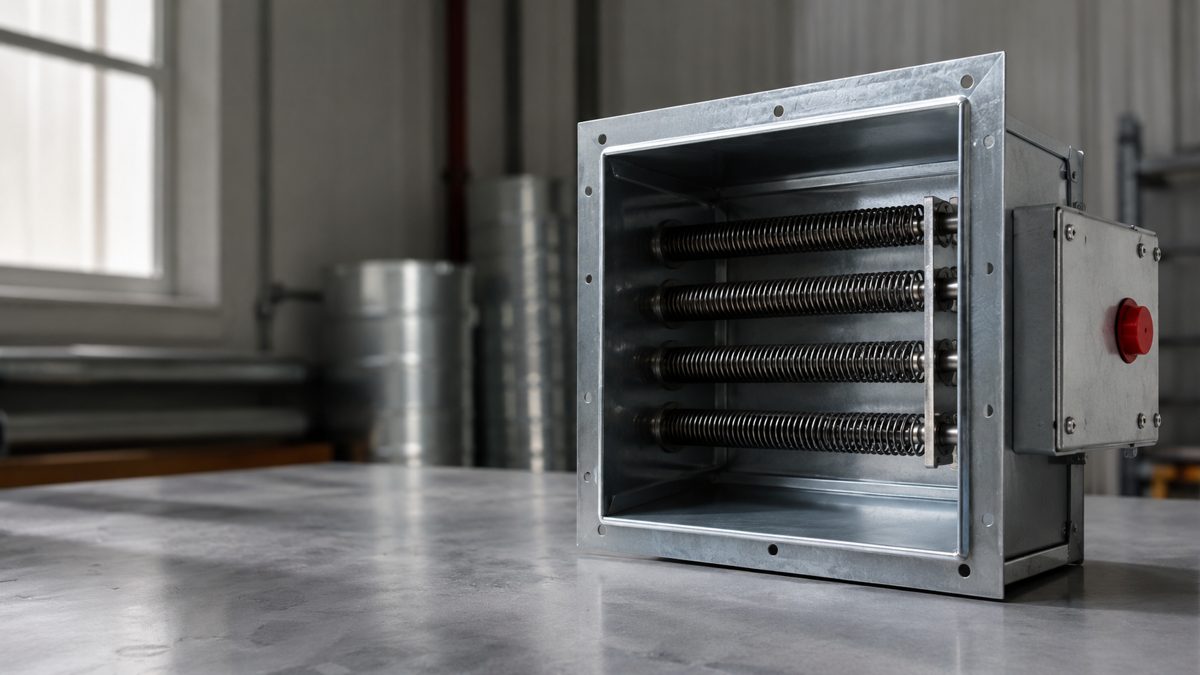

ТЭН для калорифера: замена секции без замены корпуса

В приточной установке на 18 кВт вылетел один ТЭН - секция на 7,2 кВт, исполнение «среднее» в ряду из трех. Корпус калорифера в хорошем состоянии: фланцы не повело, сварные швы целые, остальные две секции греют нормально. Менять весь блок из-за одного сгоревшего нагревателя - терять время и деньги. Но чтобы ТЭН для калорифера: замена секции без замены корпуса прошла успешно, нужно попасть в геометрию, крепление и электрические параметры. Разбираем, как это сделать.

Когда замена секции возможна, а когда нет

Замена одной секции имеет смысл, если:

• Корпус калорифера не имеет сквозной коррозии или деформации (проверьте толщину стенки - должно быть не менее 1,5 мм для стального и 1,0 мм для нержавеющего).
• Фланцы крепления ТЭНов не повреждены и не имеют износа более 0,2 мм на плоскости прилегания.
• Оставшиеся нагреватели прошли замер сопротивления изоляции (норма - не ниже 20 МОм на 500 В).
• Рабочее давление в системе не превышает 1,0 МПа (для трубчатых калориферов типовой ряд до 1,6 МПа, но при замене одной секции нагрузка на уплотнения возрастает - необходимо проверить паспортные данные конкретного калорифера).

Не стоит затевать замену, если корпус гнутый или сварен из листа 0,8 мм - при монтаже нового ТЭНа его может вырвать с корнем. Также откажитесь от идеи, если старая секция заклинена в трубной доске из-за накипи или электрохимической коррозии (особенно медные и алюминиевые корпуса с оцинкованными ТЭНами).

Что нужно проверить при подборе ТЭНа под старый корпус

• Длина трубки и расположение контактных шпилек. Стандартные длины для калориферов: 450, 630, 800, 1000 мм. Допуск по длине - ±1 мм. Если ваш старый ТЭН имел длину 630 мм, а новый будет 632 мм - может не войти в посадочное место или упереться в противоположную стенку. Измерять необходимо саму трубку, а не с фланцем.

• Диаметр трубки и материал. Чаще всего 10, 12 или 14 мм. Нагреватели из нержавейки AISI 304 (12 мм) хорошо работают в воде до 90 °C. Для агрессивных сред (например, гликоль в системах тепловых завес) нужна AISI 321 или 316L. Трубка должна входить в отверстие трубной доски с зазором 0,2-0,5 мм - если уже, будет сложно вынуть при следующем ремонте, если шире - ослабнет уплотнение.

• Тип крепления. Различают:
• фланец на болтах (обычно 4 отверстия, межосевое расстояние 45 мм);
• резьбовой штуцер G1/2 или G3/4;
• вставка через сальниковое уплотнение (без сварки).

Если на старом корпусе стоял фланец, а вы берете резьбовой - потребуется переходник, что увеличивает высоту и может не вписаться в габарит.

• Мощность и схема включения. На одном корпусе все ТЭНы должны быть одинаковой мощности (например, 7,2 кВт на 380 В, соединение звезда). Если поставить секцию 6 кВт, перекос фаз будет более 5 %, что может бить по автомату и сокращать ресурс оставшихся нагревателей. Лучше подбирать оригинал или точный аналог с отклонением по мощности не более 3 %.

Типовые ошибки при замене и как их избежать

Ошибка 1. Не очищают трубную доску от накипи и ржавчины. Даже 1 мм слоя соли или окисла уменьшает зазор, и новый ТЭН входит внатяг - при нагреве может заклинить. Решение: перед установкой прочистить отверстия круглым напильником или насадкой на дрель, затем пройти щеткой.

Ошибка 2. Меняют только один ТЭН, а уплотнительные прокладки на соседних не трогают. Через год старые прокладки (паронит или силикон) теряют эластичность, появляется течь. Совет: при замене хотя бы одной секции ставьте новые прокладки на все соседние фланцы - это 20 минут работы и 200 рублей экономии на будущем.

Ошибка 3. Не проверяют геометрию контактных шпилек. У некоторых производителей шпильки выходят под углом 15° или расположены несимметрично. Если новый ТЭН имеет прямые шпильки, а корпус рассчитан под наклон - подключать клеммы будет неудобно, возможен перегрев на контакте. Ищите нагреватель с таким же углом выхода шпилек.

Ошибка 4. Экономят на термостате. Если старый корпус не имел датчика аварийного отключения, а новый ТЭН его поддерживает - обязательно установите. Это продлит жизнь корпусу и соседним секциям при сухом ходе.

Варианты крепления: замена без сварки и без демонтажа корпуса

ТЭН для калорифера: замена секции без замены корпуса возможна в любом из трех типов крепления:

• Фланцевое. Выкручиваете 4-6 болтов, вынимаете старый ТЭН, вставляете новый, затягиваете с моментом 12-15 Н·м (обычный динамометрический ключ). Подходит для калориферов с плотностью расположения ТЭНов до 5 штук на квадратный метр.

• Резьбовое. Откручиваете гайку на штуцере (обычно ключ на 24), вынимаете нагреватель. Новый ТЭН вкручиваете с графитовой смазкой или лентой ФУМ - до 5-6 витков вручную, затем на 1/2 оборота ключом. Внимание: не путать право- и левую резьбу (у калориферов Jaga и некоторых финских брендов бывает левая).

• Вставка через сальник. Самый удобный вариант для корпусов из тонкостенной трубы (1,0-1,2 мм). Трубка ТЭНа проходит через сальник с уплотнением из EPDM, фиксация - только гайка с тыльной стороны. Снимать корпус не нужно, достаточно отвести соседние секции.

FAQ (5 вопросов)

1. Можно ли заменить только один ТЭН в трёхфазном калорифере, если остальные две секции исправны? Да, если соблюдены условия по мощности и типу соединения. При схеме «звезда» перекос фаз не должен превышать 5 % по току - проверьте ток каждой фазы токовыми клещами.

2. Как определить длину ТЭНа для замены, если сгоревший уже извлекли? Измерьте расстояние между внутренними стенками трубной доски (длину полости), прибавьте 1-2 мм на зазор. Длина трубки должна быть на 2-4 мм меньше этого расстояния.

3. Какой материал трубок лучше для воды и для антифриза? Для воды - нержавейка AISI 304. Для антифриза (гликоль, этилен) - AISI 321, так как он устойчив к точечной коррозии в средах с пониженным рН. Оцинкованные трубки в гликоле разрушаются за 1-2 отопительных сезона.

4. Обязательно ли ставить новый термостат при замене одной секции? Не обязательно, если оставшиеся ТЭНы уже имеют защиту. Но если корпус без термостата - настоятельно рекомендуется установить биметаллический на 80 °C (размыкание). Это снизит риск выхода остальных секций при утечке теплоносителя.

5. Какие сроки поставки ТЭНа под старый корпус, если у производителя нет точного аналога? Изготовление по индивидуальному чертежу (длина трубки, тип крепления, материал) обычно занимает 10-15 рабочих дней. Стандартные позиции (600, 800, 1000 мм) отгружаются со склада в течение 1-2 дней.

---

При условии точного подбора по длине, материалу и креплению такой ТЭН работает не меньше заводского. Главное - не забыть про уплотнители, чистку посадочных мест и замер сопротивления изоляции после монтажа. Если остались сомнения - сверьтесь с параметрами на странице продукции или пришлите фото сломанного нагревателя - подберём по номиналу.
