Блок-ТЭН 9 кВт для электрокотла: схемы подключения и посадочные размеры

Коллега, ситуация: клиент привозит старый блок-ТЭН от котла Protherm Скат 9 кВт - сгорели два ТЭНа. Новый блок покупает «на глаз», а на месте выясняется: фланец 200 мм, а в котле посадочное место под 180 мм. Плюс он хотел подключить «звездой», а заводская схема - «треугольник». Чтобы таких ошибок не было, разбираем по порядку блок-ТЭН 9 кВт для электрокотла: схемы подключения и посадочные размеры.

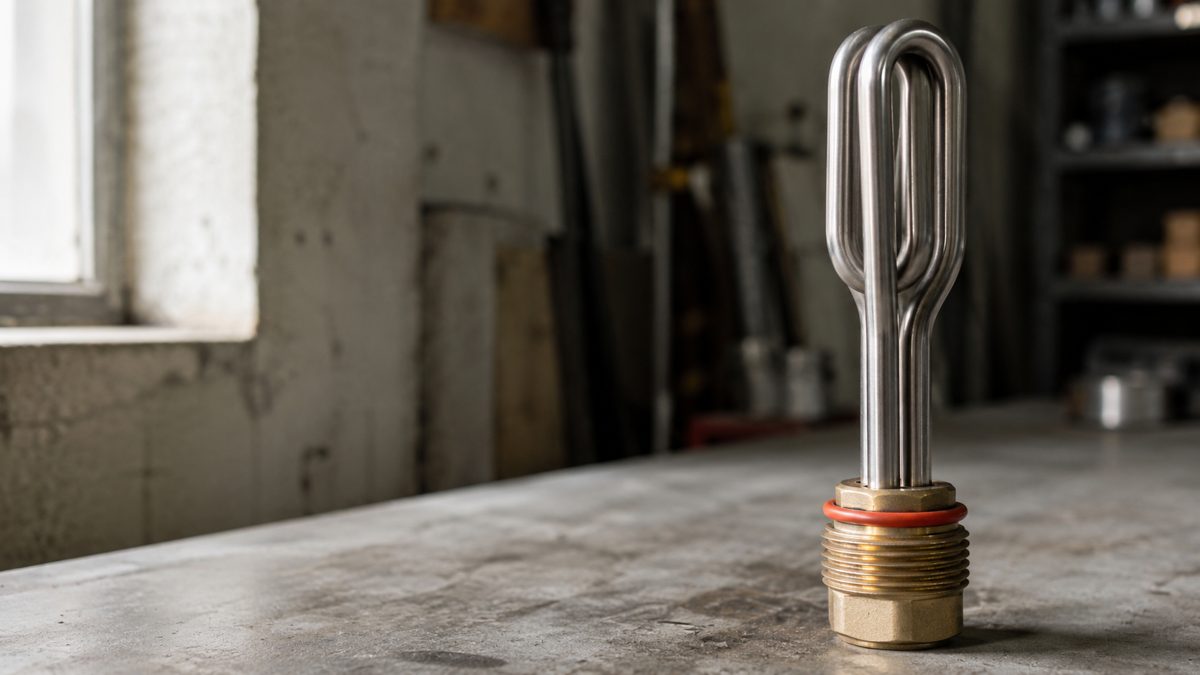

Конструктивные особенности блока 9 кВт

Стандартное исполнение - три ТЭНа по 3 кВт в общем фланце. Материал трубок - нержавейка AISI 304 (реже 316). Длина трубки обычно 500 или 600 мм - этого хватает для бытовых котлов объёмом до 50 литров. Фланец - сталь с антикоррозийным покрытием или латунь. Распространённые диаметры: 150, 170, 180, 200 и 220 мм. Уточнить можно у производителя - на ten-miass.ru в карточке товара всегда указаны чертежи.

Важно: мощность 9 кВт на трёх фазах 380 В даёт ток около 13,7 А на фазу при соединении «звезда» (если каждый ТЭН на 220 В). При «треугольнике» ток в питающей линии около 7,9 А - разница существенная для выбора автомата и сечения провода.

Схемы подключения блока-ТЭН 9 кВт

«Звезда». Три ТЭНа соединяются в общей точке (нейтраль), а свободные концы идут на фазы L1, L2, L3. Каждый ТЭН работает при фазном напряжении 220 В. Сопротивление одного ТЭНа - 16 Ом (3 кВт при 220 В). Если такой блок включить «треугольником» в сеть 380 В, мощность каждого ТЭНа скакнёт до 9 кВт - перегрев и разрушение за минуты.

«Треугольник». ТЭНы соединяются последовательно-параллельно: каждый на линейное напряжение 380 В. Сопротивление одного ТЭНа - 48 Ом. Если в «треугольник» поставить ТЭНы на 220 В (16 Ом), ток вырастет в корень из 3 раз, и блок-ТЭН сгорит почти мгновенно.

Перед заменой обязательно измеряйте сопротивление каждого ТЭНа мультиметром и сверьте с расчётом: 3 кВт при 220 В - 16 Ом, при 380 В - 48 Ом. Другой вариант - проверить маркировку на корпусе или паспорт. На котлах, где изначально стоит «звезда», менять схему можно только при замене блока на аналогичный. Если котёл рассчитан на «треугольник», а вы ставите «звезду», мощность упадёт втрое - котёл не нагреет, а токи будут несбалансированными.

Посадочные размеры фланца

Чаще всего блок-ТЭН 9 кВт крепится на фланец с 4 или 6 отверстиями. Для котлов Protherm и Vaillant - 66 мм при диаметре фланца 195 мм. Для ZOTA - 58 мм при диаметре 170 мм. Для «ЭВАН» и «Руснит» - 48 мм при диаметре 150 мм. Разбежка большая, поэтому просто заказать блок по мощности - гарантированная примерка с напильником или возврат.

Посадочное место в котле обычно имеет выступ (юбку) под уплотнительную прокладку. Глубина выступа - 10-15 мм. Если фланец новый чуть меньше - подойдёт, но если больше - не закрепить. Замеряйте:

• наружный диаметр посадочного места,
• расстояния между центрами отверстий (диагональные для 4 отверстий),
• диаметр отверстий под болты (обычно M6 или M8).

На ten-miass.ru можно подобрать по этим параметрам через форму подбора. Можно и заказать нестандартный блок - срок изготовления 2-5 дней.

Как проверить совместимость перед покупкой

• Снимите старый блок и измерьте штангенциркулем диаметр фланца и межцентровые расстояния.
• Запишите количество и диаметр отверстий.
• Определите схему подключения: отключите провода, прозвоните группу - если между тремя выводами одинаковое сопротивление, а четвёртый вывод (нейтраль) не задействован, то это «треугольник». Если есть гальваническая связь с общим контактом - «звезда».
• Уточните тип сети (380 В с нейтралью или без). В некоторых котлах нейтраль не подведена - тогда однозначно «треугольник».

Если сомневаетесь в схеме, проще купить блок, который дублирует старый по сопротивлению и схеме. Либо брать универсальный (переключаемый), но такие редкость для 9 кВт.

Часто задаваемые вопросы

1. Можно ли подключить блок-ТЭН 9 кВт к однофазной сети 220 В? Можно, но понадобится блок на однофазное включение (обычно 2 или 3 ТЭНа параллельно). Девять киловатт при 220 В - это 41 А. Нужен автомат 50 А, кабель 6-10 мм² и мощное реле. Ресурс ТЭНов снизится из-за перегрузки по току. Ставьте трёхфазный котел - дешевле и надёжнее.

2. Почему через месяц после замены снова перегорает ТЭН? Причина - несоответствие схемы (звезду включили треугольником) или перепад напряжения. Проверьте мультиметром фактическое напряжение на ТЭНе. Если оно выше расчётного более чем на 10%, нужен стабилизатор.

3. Какой автомат ставить на блок-ТЭН 9 кВт? Для «звезды» - трёхполюсный автомат на 16 А (с запасом 20% - можно 20 А). Для «треугольника» - 10 А (ток на фазу около 7,9 А). Автомат всегда выбирайте по номинальному току нагрузки, а не по мощности.

4. Что делать, если в котле стоит блок на 6 кВт, а нужно 9? Надо менять не только блок, но и автомат, сечение кабеля, а часто и терморегулятор. Плюс проверять гидравлику: котёл 9 кВт должен иметь расход через теплообменник не менее 400 л/ч. Иначе закипание.

5. Как удлинить срок службы блока-ТЭН 9 кВт? Ставьте фильтр грубой очистки перед котлом, раз в году делайте промывку кислотой (лимонная или ортофосфорная). Жёсткая вода от 5 мг-экв/л даёт накипь уже через сезон. При ТЭНе с покрытием из нержавейки AISI 316 накипь осыпается быстрее, чем на 304.

Что запомнить

Выбор блок-ТЭН 9 кВт для электрокотла сводится к трём пунктам: посадочные размеры фланца (диаметр, межосевые расстояния, диаметр отверстий), схема подключения (звезда или треугольник) и материал (AISI 304/316). Ошибка на любом этапе - поломка или несовместимость. Измеряйте старый блок, сверяйте с каталогом производителя (на ten-miass.ru есть чертежи), и только после этого заказывайте. Не ленитесь снять показатели - сэкономите и время, и деньги клиента.
