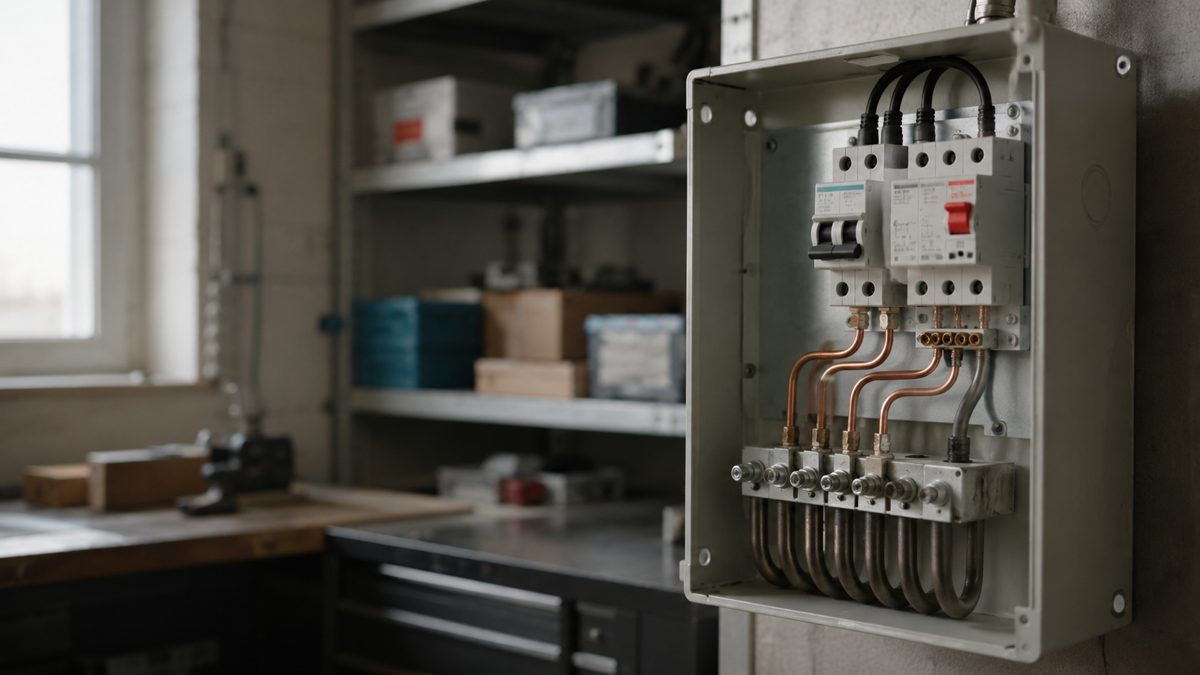

ТЭН для водяного тёплого пола: электрокотёл малой мощности

Вы собрали систему водяного тёплого пола, смонтировали трубы, залили стяжку, а на этапе подключения упёрлись в проблему: газового котла нет, мощность стандартного электрокотла 12 или 18 кВт избыточна для пары контуров, и он будет постоянно тактовать, убивая и автоматику, и свои же ТЭНы. Ставить громоздкий трехфазный агрегат на 6 кВт ради 15 м² в ванной и прихожей - нонсенс. Решение - собрать локальный электрокотёл малой мощности на основе погружного ТЭНа. Разберём, какой ТЭН для водяного тёплого пола взять, как посчитать мощность и на что обратить внимание при сборке.

Расчёт мощности: почему 1,5-3 кВт - рабочий диапазон

Тёплый пол не требует кипятка. Температура теплоносителя редко превышает 45 °C, а для жилых комнат достаточно 35-40 °C. Если у вас три контура общей площадью 30 м², нужен источник тепла на 3-4,5 кВт. Электрокотёл малой мощности на 3 кВт с одним ТЭНом на 220 В справляется без проблем.

Но здесь подвох: погружной ТЭН рассчитан на герметичный бак, а не на открытую систему тёплого пола. Если воткнуть стандартный ТЭН 2 кВт (длина 300 мм) в трубу коллектора, он перегреется и выйдет из строя за две недели. Нужна ёмкость - теплообменник объёмом 5-10 литров, где вода циркулирует непрерывно. Тогда ТЭН мощностью 1,5 кВт (длина 255 мм, трубка из нержавейки AISI 304) способен поддерживать нагрев системы.

Конструкция: из чего собрать мини-электрокотёл

Собираете вы не просто нагреватель, а компактный теплогенератор. Минимальный набор: бак (гильза) из нержавейки, ТЭН, термостат, автомат защиты и циркуляционный насос 25/40.

Бак и ТЭН. Используйте готовый теплообменник с фланцем DN50 или DN65. В него вкручивается ТЭН с резьбой G1 1/4. Длина ТЭНа - от 250 до 400 мм в зависимости от объёма бака. Для 5-литрового бака подходит ТЭН 1,5 кВт длиной 255 мм (нержавейка). Для 10-литрового - 3 кВт длиной 350 мм или 2 кВт с увеличенной поверхностью (меандр спирали). Материал трубки - обязательно нержавейка AISI 316L или 304, если теплоноситель - вода с нормальной жёсткостью. Медный ТЭН может быть несовместим с некоторыми видами антифриза из-за риска коррозии.

Терморегуляция. Электрокотёл малой мощности без погодозависимой автоматики работает с простым капиллярным термостатом или термопарой на выносном датчике. Настройка: держать температуру бака 40-50 °C, на пол подаётся 35-40 °C. Автомат защиты - на 16 А для мощности около 3,5 кВт, с характеристикой C.

Монтаж: ошибки, которые убивают ТЭН за сезон

Первая ошибка - установка ТЭНа в бачок без движения воды. Если насос встанет или завоздушится, на поверхности ТЭНа образуется локальное кипение, накипь осаждается плотным слоем, и через 3-4 месяца он перегорает. Решение: монтируйте ТЭН в нижней части бака, а выход горячей воды - сверху. Насос ставьте на подачу, перед баком, чтобы он проталкивал воду через ТЭН, а не вытягивал.

Вторая - завышенная мощность. В системе пола на 15 м² с шагом 150 мм и стяжкой 50 мм теплопотери не превышают 1,2 кВт. ТЭН на 3 кВт будет включаться на 5-7 минут и остывать 40 минут - это нормально. Но если взять 4,5 кВт, накипь может нарастать быстрее из-за более высокой температуры поверхности ТЭНа, а автоматика не успевает отрабатывать нагрев.

Третья - игнорирование вытеснения воздуха. Воздушная прослойка - гарантированный перегрев трубки. Перед первым запуском заливайте воду через верхний патрубок, открыв дренаж снизу, и гоняйте систему 15-20 минут без нагрева, чтобы выгнать весь воздух.

FAQ

Какую мощность ТЭНа взять для двух контуров тёплого пола (25 м²)?

Суммарные теплопотери при утеплённом основании - 2-2,5 кВт. Берите ТЭН 3 кВт в бак 10 литров. Если контуры длинные (более 80 метров каждый), ставьте 4 кВт, но с обязательным термостатом на 55 °C, чтобы не закипел.

Можно ли использовать ТЭН от водонагревателя для тёплого пола?

Да, если он подходит по резьбе (обычно G1 1/4 или G1 1/2) и длине. Но учтите: ТЭН от нагревателя рассчитан на закрытый бойлер без циркуляции через посторонние контуры. В открытой системе пола с кислородом и накипью его ресурс может сократиться. Для стабильного отопления лучше покупать ТЭН с покрытием из нержавейки (AISI 304 минимум) и увеличенной площадью теплообмена.

Как защитить ТЭН от накипи в системе тёплого пола?

Единственный рабочий метод - предварительное умягчение воды. Последовательный монтаж магнитного или электромагнитного преобразователя на вводе в бак снижает, но не исключает осаждения. Альтернатива - использование дистиллированной воды или теплоносителя с ингибиторами накипи (пропиленгликоль).

Подойдёт ли ТЭН 1,5 кВт для пола в ванной (6 м²)?

Да, это оптимальный вариант. Теплопотери ванной с тёплыми стенами - 600-800 Вт. ТЭН 1,5 кВт способен поддерживать температуру в системе для пола в ванной. Для такой малой мощности ставьте насос 25/40 на первой скорости - напора достаточно для контура до 60 метров.

Как часто нужно менять ТЭН в самодельном электрокотле?

Сигнал к замене: нагрев воды дольше на 20-30% от обычного, частые срабатывания автомата защиты, видимые трещины или волдыри на трубке при извлечении.

Вывод вперёд

Электрокотёл малой мощности на базе погружного ТЭНа - рабочая история для отопления до 40 м², если вы правильно подобрали мощность (1,5-3 кВт), ёмкость бака (5-10 литров) и поставили защиту от накипи. Для больших площадей смотрите в сторону готовых электрокотлов на 6-9 кВт или каскада из двух одинаковых блоков.
