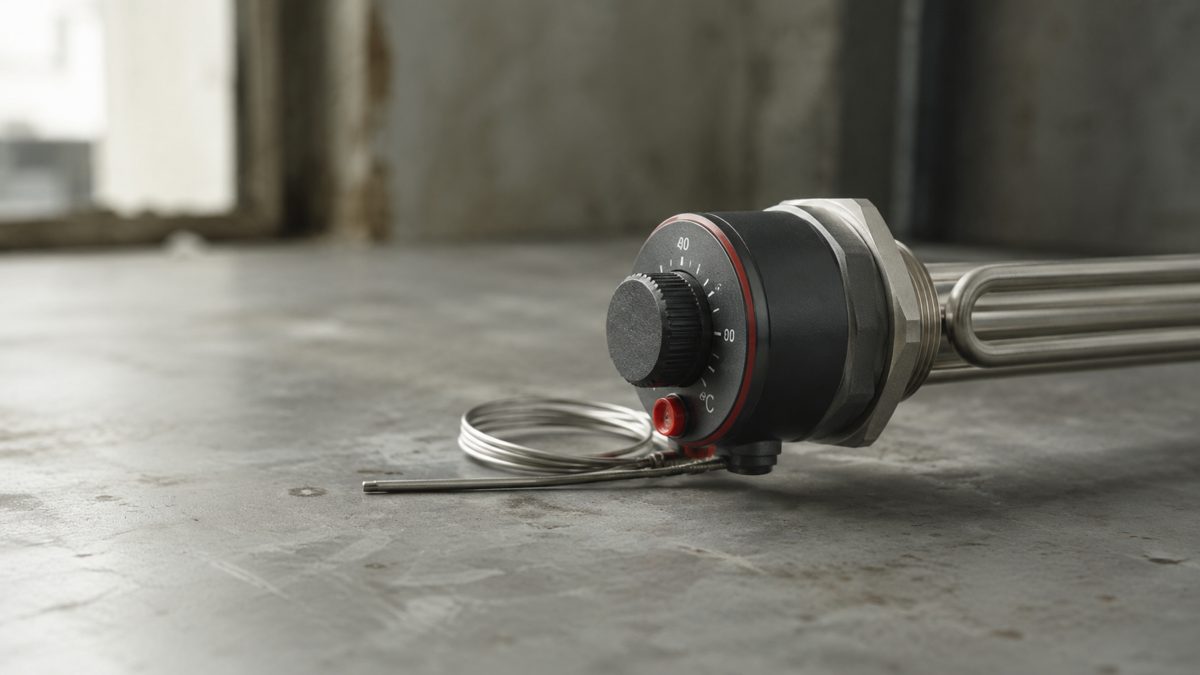

ТЭН с терморегулятором в бак: готовый узел или раздельная схема

Приехал на замену ТЭНа в старом бойлере. Снимаю фланец - там классика: трубчатый нагреватель на 2 кВт, отдельно торчит капиллярный терморегулятор в гильзе, сверху на корпусе блок управления. Всё работает, но владелец жалуется: раз в полгода терморегулятор клинит, приходится лезть. А на соседнем складе лежит готовый узел - фланец с уже встроенным ТЭН с терморегулятором в бак. Соблазн поставить его одним болтом. Но стоит ли менять схему? Разберёмся на цифрах и железе.

Разница в конструкции и монтаже

Готовый узел - это фланец, в который запрессован ТЭН и врезан терморегулятор (чаще всего биметаллический или капиллярный). Всё собрано на заводе, выкрутил старый фланец - поставил новый. Время замены: 20 минут, если прокладка под рукой.

Раздельная схема - ТЭН крепится отдельно (чаще на гайку или фланец), а терморегулятор ставится в гильзу или прижимается к стенке бака. Два независимых узла. Замена каждого - отдельная операция. Время: 40-60 минут, плюс риск сорвать резьбу на гильзе или повредить проводку.

Но есть нюанс: в готовом узле терморегулятор обычно рассчитан на мощность не выше 2-2,5 кВт. Если бак на 3 кВт и выше, производители часто ставят раздельную схему - чтобы терморегулятор не перегревался от близости нагревателя.

Ремонтопригодность и стоимость запасных частей

Тут раздельная схема выигрывает вчистую. Вышел из строя терморегулятор - купил новый за 400-600 рублей, поменял за 10 минут. В готовом узле при отказе терморегулятора часто приходится менять весь фланец в сборе. Цена такого узла: от 1500 до 4000 рублей в зависимости от материала (нержавейка, латунь, медь) и мощности.

С другой стороны, ТЭН в готовом узле обычно стоит дешевле отдельного нагревателя той же мощности. Производитель экономит на корпусе и клеммной колодке. Но если сгорел сам нагреватель - разницы нет: в обоих случаях меняете либо ТЭН, либо весь фланец.

Практика сервисников: раздельная схема живёт дольше. Средний срок службы терморегулятора в отдельной гильзе - 3-5 лет. В готовом узле - 2-3 года, потому что он постоянно в зоне пара и конденсата, плюс вибрация от нагревателя.

Особенности для разных типов баков

Для баков объёмом до 50 литров (водонагреватели, накопительные бойлеры) готовый узел удобен. Там мало места, доступ к гильзе ограничен. Поставил фланец - и забыл.

Для баков от 80 литров и выше - только раздельная схема. Причина: терморегулятор должен стоять в верхней трети бака, чтобы измерять температуру воды, а не нагревателя. Готовый узел с терморегулятором на фланце даёт погрешность 5-10 градусов - вода перегревается или недогревается.

Для промышленных ёмкостей (от 200 литров) раздельная схема обязательна. Там ставят мощные ТЭНы на 6-12 кВт, и терморегулятор выносят в отдельный карман с теплоизоляцией.

FAQ

1. Можно ли в готовом узле заменить только терморегулятор, не снимая фланец? В большинстве моделей - нет. Терморегулятор впаян или запрессован в корпус фланца. Исключение - узлы с резьбовым гнездом под стандартный терморегулятор (диаметр 6-8 мм), но это редкость.

2. Раздельная схема даёт более точное поддержание температуры? Да. Терморегулятор в гильзе на высоте 2/3 бака измеряет среднюю температуру воды. На фланце он меряет температуру нагревателя и прилегающего слоя воды - погрешность до 8 градусов.

3. Какой терморегулятор ставить в раздельную схему для бака 100 литров? Капиллярный с диапазоном 30-90 градусов, длина капилляра не менее 500 мм. Биметаллический - только если бак не выше 60 см, иначе погрешность по высоте.

4. Срок службы готового узла меньше, чем раздельной схемы? В среднем на 20-30% меньше из-за перегрева терморегулятора. Для баков с частым включением (проточные системы) разница может быть вдвое.

5. Что делать, если в готовом узле сгорел ТЭН, а терморегулятор жив? Менять весь узел. Попытки вырезать и впаять новый ТЭН в заводской фланец - потеря герметичности и гарантии. Дешевле купить новый узел целиком.

Что выбрать для нового проекта

Если проектируете бак до 50 литров с мощностью до 2 кВт - готовый узел сэкономит время сборки и удешевит конструкцию на 15-20%. Для всего остального - раздельная схема. Она даёт точность, ремонтопригодность и срок службы терморегулятора на 2-3 года дольше. В сервисной практике 80% вызовов по замене терморегуляторов - на готовых узлах. Раздельная схема реже требует вмешательства.
